加热管是在无缝金属管内(碳钢管、钛管)

作者:海山时间:2023-10-07 10:09:38 次浏览

信息摘要:

加热管的漏电与解决方法介绍:5、按照加热方式分类,可以分为常规电阻加热管和辐射电热管电加热管用镍基钎焊解决方案,微信,电话管状电热元件(金属加热管)经过长时间的应用实践,已在下述部门和设备应用中取得了良好的效果海水电蒸馏装置,有316L加热管。2、根据工作环境来确定加热管的功率。3、根据客户的电热设备选用加热管的形状。5、购买时候问清楚厂商,加热管制作的内部材质

电加热管厂家

加热管是在无缝金属管内(不锈钢管、钛管、不锈钢管、铜管,英克莱)放入电热丝,缝隙部份塞满有良好导热性和绝缘性的氧化镁粉后缩管而成,再加工成用户所须要的各类型状。它具有结构简单,热效率高,机械硬度好,对恶劣的环境有良好的适应性。它可用于各类液体和酸碱盐的加热,同时也适应低溶点的金属加热融化(铅、锌、锡、巴氏合金)。

功能特点

容积小、功率大:加热器首要采用集束式棒状电热器件。热呼应快、控温精度高,综合热效率高。加热湿度高:加热器设计最高任务气温可达850℃。介质出口水温平均,温控精度高。使用局限广、顺应性强:该加热器可合用于防爆或浅显场所,防爆品级可达dⅡB级和C级,耐压可达20MPa。寿命长、牢靠性高:该加热器采用非凡电热资料制造,设计外表功率负荷低,并采用多重维护,使电加热器平安性和寿命大大添加。可全主动化节制:根据要求经过加热器电路设计,可便利完成出口水温、流量、压力等参数主动节制,并可与机算机联网。节能结果显著,电能发生的热量简直100%传给加热介质。

流体防爆电加热器是一种花费电能转换为热能,来对需加热物料进行加热。在任务中高温流体介质经过管线在压力疗效下步入其输进口,顺着电加热容器内部特定传热流道,运用流体热力学道理设计的途径,带走电热器件任务中所发生的低温热能量,使被加热介质气温下降,电加热器出口获得工艺要求的低温介质。电加热器内部节制系统按照输出口的气温传感旌旗灯号主动调养电加热器输出功率,使输出口的介质气温平均;当感冒器件超温时,高烧器件的自力的过热维护安装立即刺穿加热电源,避免加热物料超温引起蝶变、结焦、碳化,严峻时招致感冒器件烧毁,有用延展电加热器运用寿命。

短路问题

加热管的短路与解决方式介绍:

缘由

1、未接好相线;

2、电热管绝缘受损(这个可能就是绝缘氧化镁粉的问题电加热管厂家,或则接头绝缘性问题);

3、电热管烧毁与杯体漏电;

4、清洁不当,水遇到碳钢电热管的接线柱;

5、电路导线开裂与杯体相撞;

6、电热插头或电源插座灰尘太多;

7、水质太差,结水污严重;

解决方式

1、按要求接好相线并检测是否正确;

2、检查维修若还出现这样风波建议更换;

3、电热管已损毁更换同尺寸电热管;

4、正确进行清洁并干燥处理碳钢加热管;

5、检查开裂导线,重新焊牢;

6、正确进行清洁并干燥处理;

使用范围

适用于加热空气、油、水、化学介质、热压模,融化盐、碱及低熔点合金等。具有热效率高、使用寿命长、机械硬度高、安装便捷、安全可靠等特性。

分类

1、按照出线形式分类,可以分为单头电热管和双头电热管。

2、按照材质分类,可以分为碳钢电热管、石英电热管、铁氟龙电热管、钛电热管

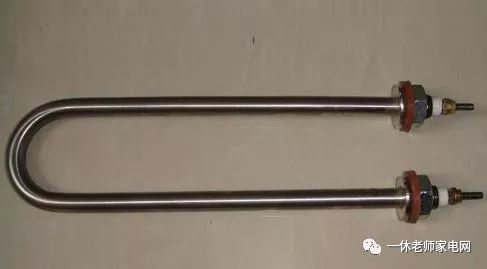

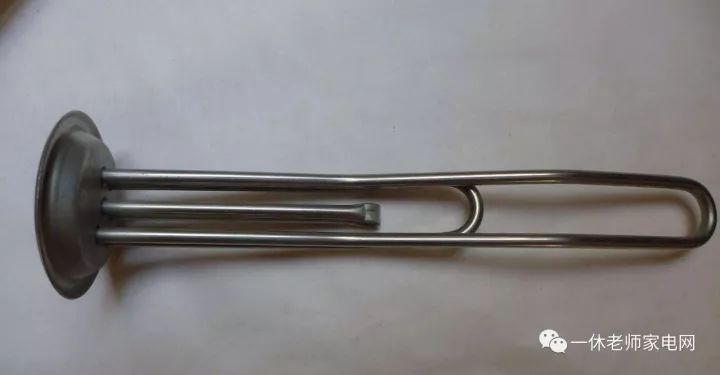

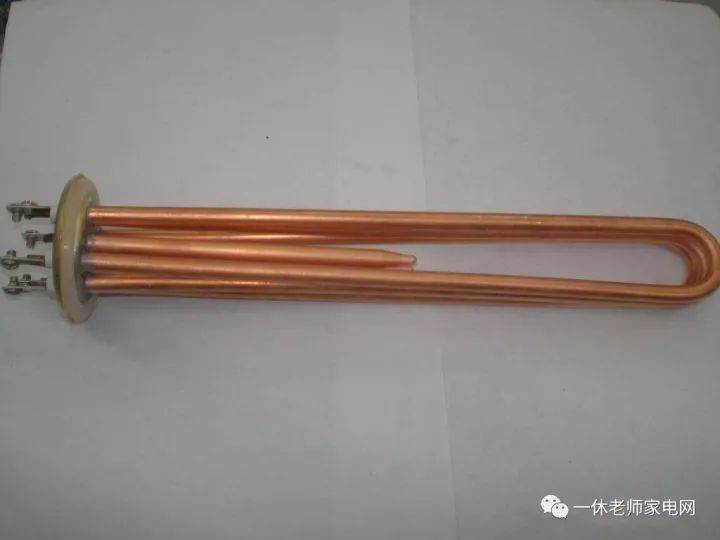

3、按照外观分类,可以分为直型电热管、U型电热管、L型电热管、W型电热管、翅片电热管、异型电热管

电加热管厂家

电加热管厂家

电加热管厂家

4、按照用途分类,可以分为干烧电热管和水烧电热管

5、按照加热方法分类,可以分为常规内阻加热管和幅射电热管

电加热管用镍基焊接解决方案,陌陌,电话

选用参考

棒状电热器件(金属加热管)经过长时间的应用实践,已在下列部门和设备应用中取得了良好的疗效

电加热管厂家

1.拿来干燥木材、纸张、印染、油漆等,有翅片加热管等。

2.对硝石及其它脂类物质的熔体加热,有干烧加热管等。

3.融化低熔点合金,如熔铅炉、熔锡炉等,有单头加热管等。

4.建筑供暖,有电热膜等。

5.加热流动空气和静止空气,有风道加热箱等。

6.红外线幅射加热装置,有远红外加热管(石英、陶瓷)制品等。

7.高温电炉如空气循环的工业用电炉,有电烤箱等。

8.油、水及其它物理液体、电镀槽液中的加热装置,有316L加热管、特氟龙加热管、钛加热管等。

9.海水电分馏装置,有316L加热管。

10.碱及酸的加热装置,有耐酸碱加热器等。

11.在乳品工业中,对各类蛋糕、饼干、糕点的烤制,流水隧洞中作电热装置。塑胶制品加工成形挤塑装置及橡胶制品模压硫化装置中,单头加热管、均温电加热管等。

12.医疗卫生消毒设备中,如杀菌器、消毒器等,红外加热器。

13.马达真空浸漆设备的加热、漆包线烘干装置等,翅片电热管、远红外加热管。

14.日常生活中各类家用电热用具,如电灶、电烤炉、电饭锅、电汤锅、电烤架、热水器、电熨斗等产品中,铝制加热板、双头加热管等。

估算功率

一、加热管的设计估算,通常按以下三步进行:

1、计算从初始气温在规定的时间内加热至设定体温的所须要的功率

2、计算维持介质气温不变的前提下,实际所须要的维持体温的功率

3、根据以上两种估算结果,选择加热器的机型和数目。总功率取以上二种功率的最大值并考虑1.2系数。

公式:

1、初始加热所须要的功率

KW=(C1M1△T+C2M2△T)÷864/P+P/2

式中:C1C2分别为容器和介质的比热(Kcal/Kg℃)

M1M2分别为容器和介质的质量(Kg)

△T为所需气温和初始气温之差(℃)

H为初始气温加热到设定气温所须要的时间(h)

P最终气温下容器的热散量(Kw)

2、维持介质气温抽须要的功率

KW=C2M3△T/864+P

式中:M3每小时所降低的介质kg/h

3.加热管环境性能曲线

怎么选择

1、一般顾客使用最多的就是碳钢304材质。工作环境通常分为干烧与液体加热,假如说是干烧,例如用于烤箱,风道式加热器,可以采用不锈钢材质、也可以采用碳钢304材质。若果是加热液体的,若是水,就用碳钢电热管,这个碳钢通常是碳钢304材质,若是油,可以用不锈钢或则碳钢304材质。若是带有强酸酸性液体的,可以采用碳钢316材质。若液体中才有弱酸的,就应当采用碳钢316、聚四氟乙烯甚至是钛管。

2、根据工作环境来确定加热管的功率。

功率的设定,主要就是干烧电热管与液体加热,干烧的话,通常一米厚度的管子做1KW,加热液体,通常是一米厚度的管子做2-3KW,最大不的超过4KW。

3、根据顾客的电热设备选用加热管的形状。

碳钢加热管的形状千变万化,最简单的是直棒,U型再到异形。具体情况采用具体形状的电热管。

4、根据顾客的加热管的使用情况来确定加热管的壁厚

电加热管厂家

加热管功率估算的性能曲线

通常加热管的壁厚都采用的是0.8mm,不过按照加热管的工作环境,例如水压大的情况下,须要采用壁厚厚点的无缝碳钢管来制做电热管。

5、购买时侯问清楚厂商,加热管制做的内部材质

加热管为何好多外型上相像,而价钱会有很大的偏差呢?那就是在于上面的内部材质,内部最重要的2种材质就是绝缘粉以及合金丝。绝缘粉,差的会用石英砂,好的会用到绝缘改性氧化镁粉。另外,合金丝,通常的用铁铬铝,按照管子制做的要求与档次,可以采用钴铬合金丝。正所谓,一分钱,一分货。建议广大顾客,不要贪恋实惠,以免订购劣质产品。

断裂缘由

缘由一:填粉的过程中,镁粉中混有杂质,经低温这种杂质将被炭化,使用长了才会出现管子炸裂现象;

缘由二:选料很重要,碳钢有好多种,依照加热管使用的环境选择正确的材料;管子本身也有区别一种是有缝管,一种是无逢管,有缝铁管是用钢带点焊成的假如有一焊接的不到位都会管子炸裂,通常无逢管不会出现这些问题,有可能就是有缝管质引起的;

缘由三:碳钢电热管用于加热的液体也有区别,有些是腐蚀性液体,有些是水,加热水有时侯就是水质缘由,由于好多可能多是用地下水,或则自来水,杂质较多,易结污垢,污垢太多太厚,会造成内部气温难以扩散,进而造成加热管爆管。怎样有效的清除污垢,推荐阅读《推荐电热管污垢的解决方式》一文;

缘由四:加热管管壁太薄或则加热管功率设定过低,表面负荷太大,内部体温过低,容易造成加热管内部膨胀,进而造成加热管断裂。

电阻确认

加热管工作最重要的核心部份就是电热丝的工作,电热丝的优劣就决定了加热管的品质的优良。其研究电热丝就是研究电热丝的电阻电阻决定了电热管的功率。电热管的电阻是既定的,接不同的工作电流,出现不同电热管功率的疗效,热效应也是这么。一般内阻越小,内阻丝的线径越大,电流固定的情况下,内阻丝通过的电压也就越大,当通过的电压超出内阻丝的负荷时容易发生破裂和毁坏,数据表示加热管的阻值并不是越小越好,应当根据实际情况和保证正常使用选择合适的阻值丝。

加热管电阻确认2点:

1、确定提供的额定电流与额定功率来确定出电阻。通过公式:电流*电流/功率=内阻。

2、电热丝的表面负荷是不可超标的,通常不可超过1.5w/cm²。

在选择电热管电阻生产的时侯,主要根据顾客提供的额定电流与额定功率,同时,我们也要考虑内阻丝的表面负荷的承受能力。因而保障电热管的使用寿命。

测量标准

1、Powerinputtest:以额定电流通电,其功率误差不可超过下表

Ratedpowerinput

额定输入功率(W)

Deviation

误差

W≦200

±10%

W>200

正误差:+5%或20W(以大者为准)

负误差:-10%

2、电气硬度试验:

a.冷态下电气硬度:应能承受50Hz,1min耐压,切断电压5mA,无击穿,闪络现象。

额定电流试验电流250V1250V

b.工作湿度下电气硬度:承受50Hz,1min耐压,切断电压5mA,无击穿,闪络现象。

额定电流试验电流250V1000V

3、工作气温下的漏泄电压

电热管在充分吸热条件下,以1.15倍额定功率输入,漏泄电压0.5mA。

4、过载试验

电热管在充分吸热条件下,以1.27倍额定功率通电1hrs,断电冷却0.5hrs至温度(容许采用逼迫冷却),这么反复30次循环,不发生破损。

5、电热管壳体密封试验(管裂试验)

将电热管浸在酸化水底(2%~3%硫酸、硫酸或硫酸)3hrs,电热管两端面应起码漏出液面5mm,测试后应满足第2~3项性能要求。

6、封口密封性试验

将电热管放在室温为60℃、湿度95%的环境中24hrs,放置后应满足第2~3项性能要求。

7、寿命试验

电热管在充分吸热条件下,以额定电流通电1hrs,断电冷却0.5hrs至温度(容许采用逼迫冷却),累计工作时间达3000hrs。

固定安装

在机械加热设备使用当中,加热管有的系列是不须要固定的可以直接把它安装在加热孔中进行传质,例如磨具加热管;其实加热管还有的系列须要进行强化固定便于让其愈发稳定的来正常工作,例如单头加热管。在这儿我们主要讨论下加热管的固定我们该如何操作、如何安装?我们都晓得固定、安装加热管是为了保证其正常稳定工作一个细微而不可缺乏的一个环节,缺乏这个环节会出现加热管死折、工作不稳定、局部的裸漏容易成为车祸的隐患等等问题。常见的加热管安装、固定和不须要固定的如下剖析:

1、模具加热管

常见的磨具加热管是不须要固定的,是直接安装在加热孔中进行传质。

2、单头加热管

单头加热管又有常见的和L型的单头加热管、挡板式的单头加热管、螺纹式的单头加热管几种类型。

(1)、常见的单头加热管是指不带挡板、螺纹以及其它固定形式的加热管,其安装方式:直接安装于支架上上;钻孔后用铜片或则其它金属片套在加热管上进行固定(类似于挡板式电热管);有的采用点焊的方法对加热管进行固定。

(2)、L型的单头加热管通常使用环境可以直接插入使用,根据安装说明进行安装固定不须要非常的固定。

(3)、挡板式的加热管可以是直接使用或则在挡板的基础上加以点焊固定使用。

(4)、螺纹式的单头加管管的安装就是将加热管用螺纹拧在须要固定的部位,一般加热液体的采用螺纹式的较多,其实对封闭性有严格要求的保也可以在原有基础上加以点焊。

3、U型加热管、法兰加热管、翅片加热管

U型加热管正常都是带有紧固件的,一般采用紧固件直接安装,不采用紧固件的一般是采用支架或则点焊安装固定。

法兰电加热管就字面意思是根据安装法兰的形式安装固定,法兰的安装通常可以分为联接法兰(螺丝固定)和点焊法兰。一般在低压或则对封闭性要求不是很高的情况下可以采用联接法兰通过原有或则后期加工的几个螺丝孔加以金属垫圈通过螺丝安装固定;在高压或则低压大半径的情况下法兰可以采用点焊法兰,通过钎焊对法兰加以安装固定。可以如此说基本双头加热管须要安装的,都可以采用的是紧固件安装。
